La línea de separación también se denomina línea de separación, que depende principalmente de los requisitos de diseño y los requisitos de apariencia del producto, pero también considera

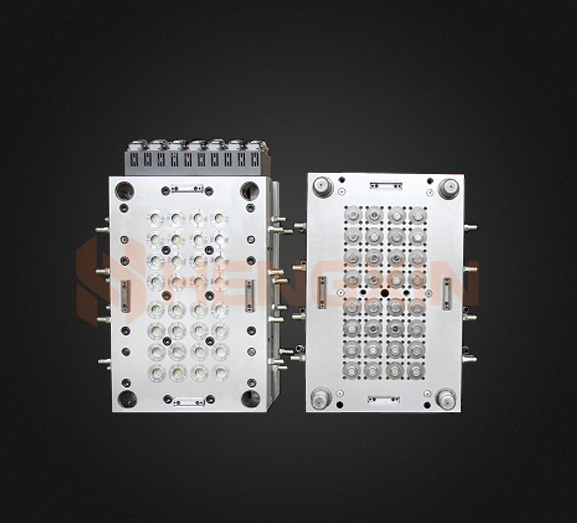

si el procesamiento es factible y la posición del molde para seguir el pegamento. No importa cómo se separe el producto de plástico, habrá marcas de línea de separación más obvias. Por otro lado, puede conocer la estructura del molde observando la línea de partición. Los siguientes recursos de Dragon le indican cómo determinar la línea divisoria:
Determinación de la línea de partición.
Antes de diseñar la superficie de partición, primero se debe determinar la forma y la posición de la línea de partición en la pieza de plástico. Cuando se determina la dirección de apertura del molde, es más fácil determinar la línea de partición. Debido a que la proyección de la línea divisoria en la dirección de apertura del molde coincide con la línea de contorno exterior de la proyección de la pieza de plástico en esa dirección, se puede usar una línea recta paralela a la dirección de apertura del molde para moverse a lo largo de la línea de contorno exterior de la pieza de plástico. proyección del objeto, y encuentre Muestre la intersección de la línea con la superficie del objeto en cada posición.
(1) La línea recta interseca la superficie del objeto en un punto, luego este punto es el punto en la línea de división.
(2) La línea recta interseca la superficie del objeto en un segmento de línea recta, luego cualquier punto de este segmento de línea recta puede usarse como un punto en la línea de división y determinar específicamente qué punto es el punto de la línea de división. Generalmente, es el punto adyacente. El punto de conexión más corto es el principio. También se puede determinar de forma interactiva.
(3) La línea recta cruza el objeto en múltiples puntos y múltiples segmentos de línea recta, lo que indica que la intersección del cono de aproximación global y la dirección de apertura del molde es 0, por lo que la extracción del núcleo está diseñada en esta área y se debe determinar la línea de separación. de acuerdo con la forma y el tamaño del núcleo de extracción .
